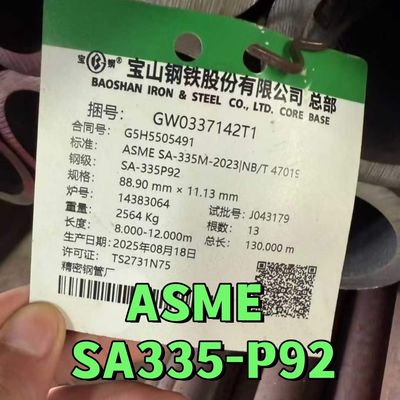

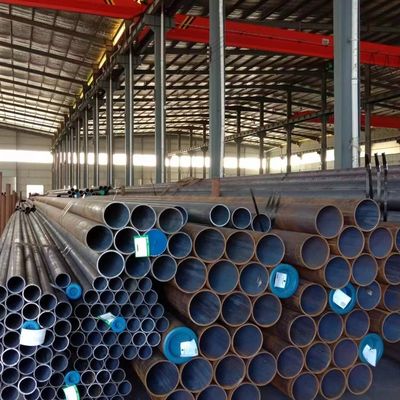

ASME SA335 P92 Бесшовная стальная сплавная труба для высокотемпературного котла 88.9*11.13 мм
Стандартная спецификация ASTM A335 для бесшовной трубы из ферритовой сплавной стали для высокотемпературного обслуживания
Стандарт ASTM A335 выпускается под фиксированным обозначением A 335/A 335M; номер, следующий за обозначением, указывает год первоначального принятия или, в случае пересмотра,год последнего пересмотраЧисло в скобках указывает год последнего повторного утверждения.
Сфера применения
1.1 Настоящая спецификация распространяется на номинальные (среднестатистические) стеновые бесшовные трубы из легированной стали, предназначенные для высокотемпературной эксплуатации (Mote 1). Трубы, заказанные в соответствии с настоящей спецификацией, должны быть пригодны для изгиба,фланжирование (ванстонинг)Выбор будет зависеть от конструкции, условий эксплуатации, механических свойств и характеристик высокой температуры.
Примечание 1 А В приложении X1 перечислены размеры и толщины стенки труб, которые могут быть получены в соответствии с действующей коммерческой практикой.
1.2 Покрываются различные сорта ферритной стали (примечание 2).
Примечание 2
В настоящей спецификации ферритические стали определяются как низкосодержащие и среднесодержащие стали, содержащие до 10% хрома.
1.3 Указываются дополнительные требования (S1 - S7) необязательного характера. Эти дополнительные требования требуют проведения дополнительных испытаний, и при желаниидолжны быть указаны в заказе вместе с количеством таких испытаний.
1.4 Значения, указанные в единицах дюйма-фунта или в единицах SI, должны рассматриваться отдельно как стандартные.Указанные в каждой системе значения не являются точными эквивалентамиПоэтому каждая система должна использоваться независимо от другой.Единица дюйма-фунта применяется, если только обозначение "M" в настоящей спецификации не указано в порядке.
Примечание 3АБезразмерный обозначитель NPS (номинальный размер трубы) в настоящем стандарте заменен на такие традиционные термины, как "номинальный диаметр", "размер" и "номинальный размер".
Химический состав:
| Уровень |
В |
Мн |
П |
S |
Да, да. |
Мо |
| P1 |
0.10-0.20 |
0.30-0.80 |
0.025 |
0.025 |
0.10-0.50 |
0.44-0.65 |
| P2 |
0.10-0.20 |
0.30-0.61 |
0.025 |
0.025 |
0.10-0.30 |
0.44-0.65 |
| P5 |
0.15 максимум |
0.30-0.60 |
0.025 |
0.025 |
0.50 максимум |
0.45-0.65 |
| P5b |
0.15 максимум |
0.30-0.60 |
0.025 |
0.025 |
1.00-2.00 |
0.45-0.65 |
| P5c |
0.12max |
0.30-0.60 |
0.025 |
0.025 |
0.50 максимум |
0.45-0.65 |
| P9 |
0.15 максимум |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
0.90-1.10 |
| P11 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50-1.00 |
0.44-0.65 |
| P12 |
0.05-0.15 |
0.30-0.61 |
0.025 |
0.025 |
0.50 максимум |
0.44-0.65 |
| P15 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
1.15-1.65 |
0.44-0.65 |
| P21 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50 максимум |
0.80-1.06 |
| P22 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50 максимум |
0.87-1.13 |
| P23 |
0.04-0.10 |
0.10-0.60 |
0.030max |
0.010max |
0.50 максимум |
0.05-1.30 |
Механические свойства
| Механические свойства |
P1,P2 |
P12 |
P23 |
P91 |
P92,P11 |
P122 |
| Прочность на растяжение |
380 |
415 |
510 |
585 |
620 |
620 |
| Устойчивость добычи |
205 |
220 |
400 |
415 |
440 |
400 |
| Тепловая обработка |
А / Н + Т
|
N+T / Q+T
|
N+T
|
Материалы и изготовление
Труба может быть либо горячей, либо холодной, с последующей тепловой обработкой, указанной ниже.
Требования к тепловой обработке
| Уровень |
Тип тепловой обработки
P5, P9, P11 и P22 |
Нормирующий диапазон температуры F [C] |
Субкритическое отжигание или закаливание
Температурный диапазон F [C] |
| A335 P5 (b,c) |
Полное или изотермическое отжигание |
|
|
| |
Нормализация и темперамент |
* * * |
1250 [675] |
| |
Субкритическая отжима (только P5c) |
* * * |
1325 1375 [715 - 745] |
| A335 P9 |
Полное или изотермическое отжигание |
|
|
| |
Нормализация и темперамент |
* * * |
1250 [675] |
| A335 P11 |
Полное или изотермическое отжигание |
|
|
| |
Нормализация и темперамент |
* * * |
1200 [650] |
| A335 P22 |
Полное или изотермическое отжигание |
|
|
| |
Нормализация и темперамент |
* * * |
1250 [675] |
| A335 P91 |
Нормализация и темперамент |
1900 - 1975 [1040 - 1080] |
1350 - 1470 [730 - 800] |
| |
Угаснуть и замерзнуть |
1900 - 1975 [1040 - 1080] |
1350 - 1470 [730 - 800] |
Указанные механические испытания
Испытание поперечного или продольного напряжения и испытание плоскости, испытание твердости или испытание изгиба
Для материалов, подвергнутых тепловой обработке в печи партийного типа, испытания проводятся на 5% трубы из каждой обрабатываемой партии.
Для материалов, обработанных тепловым путем непрерывным процессом, испытания должны проводиться на достаточном количестве труб, чтобы они составляли 5% от партии, но ни в коем случае не менее 2 труб.
Примечания к испытанию твердости:
Твердость P91 не должна превышать 250 HB/265 HV [25HRC].
Примечания к испытанию на изгиб:
Для труб, диаметр которых превышает NPS 25 и соотношение диаметра к толщине стенки которых составляет 7,0 или менее, вместо испытания на сглаживание проводится испытание на изгиб.
Другие трубы, диаметр которых равен или превышает NPS 10, могут подвергаться испытанию на изгиб вместо испытания на сглаживание при условии одобрения покупателем.
Испытательные образцы должны быть согнуты при комнатной температуре до 180 градусов без трещин на внешней стороне согнутой части.
Гидростатическое испытание
Внутренний диаметр изгиба должен быть 25 мм.
Каждая длина трубы подлежит гидроиспытанию, при желании можно использовать неразрушающее электрическое испытание.
Информация о заказе
Заказы на материал в соответствии с настоящей спецификацией должны включать следующее, по мере необходимости, для адекватного описания желаемого материала:
| Количество |
Длины в футах, метрах или количестве длин |
| Наименование материала |
Бесшовная стальная труба из сплава |
| Уровень |
P5, P9, P11, P22, P91 |
| Производство |
Горячеобработанные или холодные |
| Размер с использованием одного из следующих параметров: |
| NPS и номер расписания |
| Внешний диаметр и номинальная толщина стенки |
| Внешний диаметр и минимальная толщина стенки |
| Внутренний диаметр и номинальная толщина стенки |
| Внутренний диаметр и минимальная толщина стенки |
| Длина |
Специфические или случайные |
| Конец конец |
Ссылки на документы
- A999/A999M Спецификация общих требований к трубам из сплава и нержавеющей стали
- E213 Практика ультразвукового обследования металлических труб и труб
- E309 Практика для исследования вихревого тока стальных трубчатых изделий с использованием магнитного насыщения
- E381 Метод макроэтического испытания стальных стержней, билетов, бломов и кованых изделий
- E527 Практика нумерации металлов и сплавов в Единой системе нумерации (ЮНС)
- E570 Практика проверки утечек потока железомагнитных трубчатых изделий из стали
- B36.10M Сварные и бесшовные кованые стальные трубы
- SAE J 1086 Практика нумерации металлов и сплавов (UNS)
- SNT-TC-1A Рекомендуемая практика для квалификации и сертификации персонала, не применяющего средства неразрушения
Использование: гидравлические трубы, жидкостные трубы, физическое строительство, гидравлическое устройство, автомобильные части, стальной рукав, подшипник, гидравлический цилиндр, пневматический цилиндр и гидравлические трубы
Стандарт: ISO, JIS, GB, DIN, ASTM, API
2) Рисунок точных труб
3) Таблица спецификаций размеров продукции (мм) (голубая область)
Примечания:
Холодное отделение (жесткое): трубы не подвергаются термической обработке после окончательного холодного формирования и, следовательно, имеют довольно высокую устойчивость к деформации
Холодное отделение (мягкое): после окончательной термической обработки следует холодное натяжение с ограниченной деформацией.расширяется)
6) Промышленность применения продукции
Область применения:
Механическая обработка, машиностроение, автомобильная промышленность
7) Контроль качества
A. Современное производственное оборудование
B. Процесс производства
С. Опытные и квалифицированные работники, обучение и испытания перед началом работы
D. Система строгого контроля качества
8) Упаковка и доставка
А) Способ упаковки
Малый размер в пачках, большой размер в большом количестве, с пластиковой крышкой для защиты обоих концов, судоходной упаковкой или по запросу клиента.
B) Путь перевозки
По запросу клиента.
Обычно морским, воздушным, железнодорожным или речно-морским транспортом.
Частые вопросы
Вопрос: Как насчет срока оплаты?
О: Обычно T / T или L / C, 30% депозит и 70% до доставки.
А как насчет вашей стандартной даты доставки?
A: 30 дней после получения депозита
Вопрос: Как насчет вашей способности?
О: для стальных труб - 50 000 тонн в месяц, 600 000 тонн в год. для труб - 30 000 тонн в год
А что насчет вашего пакета?
О: Как правило, по запросам клиента.
Общая информация о упаковке: небольшой размер в пучках, большой размер в сыпучей форме, некоторые размеры с пластиковой крышкой для защиты обоих концов, мореходная упаковка.
Вопрос: Каков ваш основной рынок и основные клиенты?
A: У нас есть 12 лет опыта работы с стальными трубами и трубопроводами. Наш основной рынок включает Китай, Сингапур и т. Д. Основные клиенты, включая HYST, Keppel group и т. Д.
Вопрос: Если у продуктов есть какая-то проблема с качеством, как бы вы с этим справились?
О: Мы будем отвечать за все наши проблемы качества.
Вопрос: Как получить от вас точную цену?
О: Пожалуйста, пожалуйста, сообщите нам ниже подробности, и мы отправим вам нашу цитату как можно скорее:
1) Внешний диаметр трубы
2) Толщина стенки
3) Форма секции (круглый, квадратный и т.д.)
4) Длина каждой трубы
5) Стальная категория
6) Стандарт (например: API 5L)
7) Количество заказа
8) Обозначение (BK, BKW и т.д.)
9) Условия торговли
P.S.: чем более подробная информация вы уточнили, точнее цена мы предоставили.
