3.0-60 мм Aisi Standard GB/T 3077 Горяче прокаленная пластина из сплава стали 12cr1mov

12Cr1MoV покрытие GB/T 3077

Спецификация в 12Cr1MoV

Толщина: от 8 до 250 мм,

Ширина: от 1500 до 4050 мм,

Длина: от 3000 до 15000 мм


Mittel специализируется на поставке сплавных стальных плит в 12Cr1MoV.

Для получения дополнительной информации о стальных пластинах 12Cr1MoV, пожалуйста, проверьте их в следующем:

Для получения дополнительной информации о GB/T 3077 Сплавная стальная плита, пожалуйста, нажмитеТехническая информация о мельнице

ЕслиГБ/Т 307712Cr1MoV охватывает следующие вопросы горячекатаной и кованой легированной стали: размеры, форма, вес, допустимость, технические характеристики, метод испытаний, правила проверки, упаковка, маркировка,и сертификаты качества.

Стандарт применяется к конструктивным стержням из легированной стали с максимальным диаметром или толщиной 250 мм. После консультаций между сторонами спроса и предложения,может также быть предоставлен запас стержней диаметром более 250 мм

Химические составы стальных сортов, указанные в стандарте, также применяются к стальным слиткам, слиткам и их изделиям.

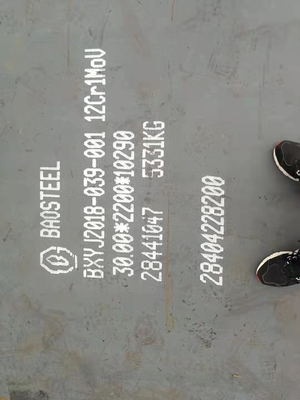

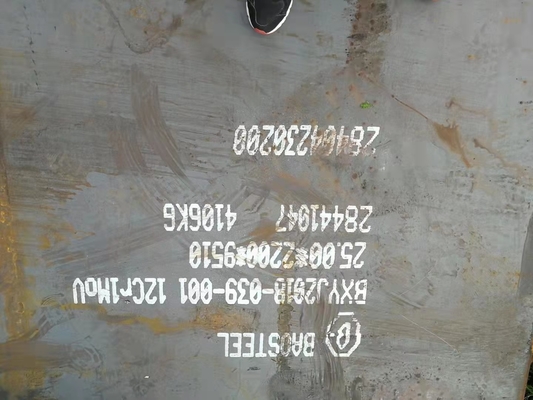

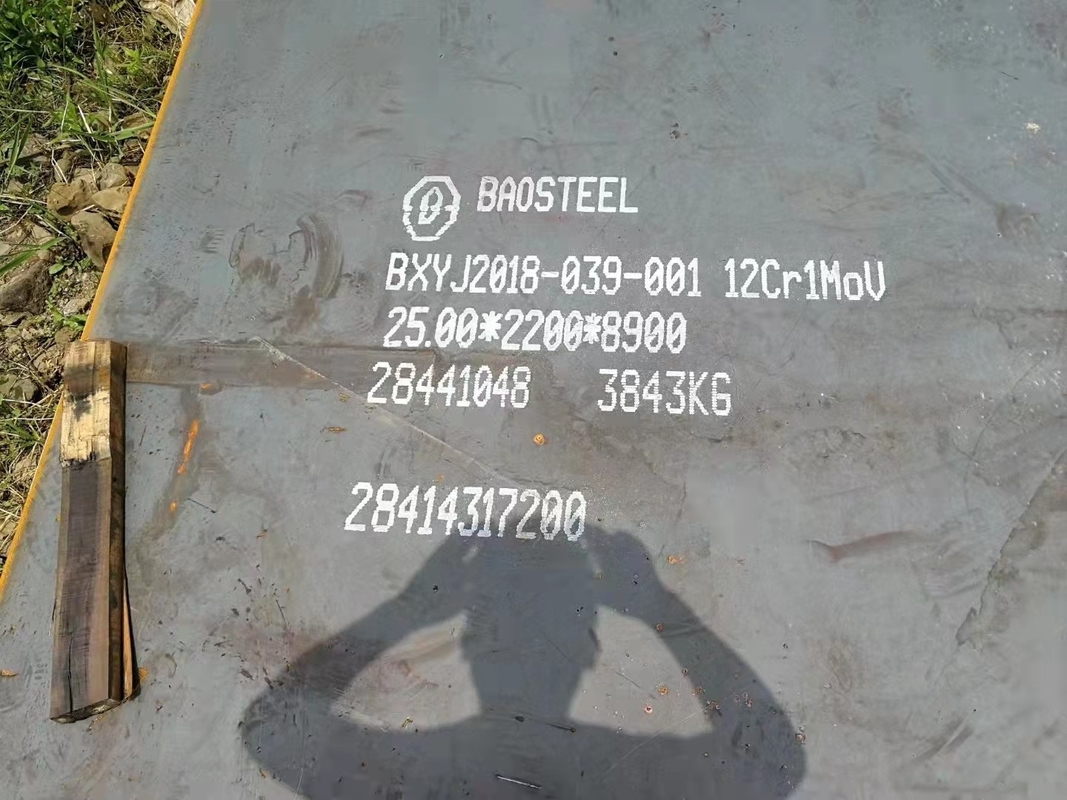

12Cr1MoV высококачественная сплавная конструктивная стальная плита

12Cr1MoV, сплав конструктивной стали. Единый номерный код: A31132. Стандарт: GB/t3077-1999.который все еще обладает высокой теплостойкостью и устойчивостью к окислению при 580°CПроизводственный процесс прост и свойства сварки хорошие, но он чувствителен к нормализации скорости охлаждения.12Cr1MoVТеплоустойчивая сталь используется для изготовления параметров пара 540°C, металлической температуры стенки менее 580°C.

Применение

Этот вид стали в основном используется после нормализации и закаливания при высокой температуре для производства сверхнагретых стальных труб, проводов,прокаленные трубы и другие соответствующие кованые изделия с рабочей температурой не более 570 ~ 585 °C в высокодавленных оборудованиях.

Химический состав

C: 0,08 ~ 0,15Si: 0,17 ~ 0.37

Mn: 0,40 ~ 0.70

КР: 0,90 ~ 1.20

Мо: 0,25 ~ 0.35

V: 0,15 ~ 0.30

Механические свойства

30 мм

Тепловая обработка

Температура нагрева при тушении (°C): 970; охладитель: пустой

Температура закаливания (°C): 750; охладитель: пустой

Механические свойства

Сигма b/MPa: ≥490

Точка отдачи (sigma s/MPa): ≥245

Удлинение после перерыва (5/%): ≤22

Уменьшение площади (биты / %): 50 или более

Работа по поглощению ударов (Aku2/J): ≥71

Значение прочности при ударе: kv (J/cm2) : ≥ 88 ((9)

Твердость бринеля (hbs100/3000) (отжигается или закаливается при высокой температуре): ≤ 179

При нормальной температуре: допустимое напряжение натяжения (sigma w/MPa) : 93 допустимое напряжение на изгиб (sigma w/MPa) : 112 допустимое напряжение на сдвиг (T/MPa): 56

Основные особенности

Основные характеристики: по сравнению со сталью 12CrMoV эта сталь обладает более высокой устойчивостью к окислению и тепловой прочностью.и имеет высокую пластичность при условии выносливого напряженияТехнология и свариваемость стали хороши, но предварительное нагревание требуется до 300°C перед сваркой, а напряжение снимается после сварки.

Это сталь, широко используемая в сверхнагревателе, головной и основной паровой трубе высокого давления, сверхвысокого давления, субкритических котлах электростанций.устойчивость к окислению и долговечная пластичностьПроизводственный процесс прост и производительность сварки хорошая, но она чувствительна к нормализации скорости охлаждения.Долгосрочное использование при 580°C приведет к второму типу хрупкости, вызванной выделением фосфора и других примесей на границе зернаПри долгосрочном использовании также появляется перлитовая сферификация.

В чем разница между12Cr1MoVи 12CrMoV

12Cr1MoV, Cr: 0,90 ~ 1.20Единый номерный код: A31132.

12CrMoV, Cr: 0,30 ~ 0.60. Единый номерный код: A31122.

Все они представляют собой теплоустойчивую сталь типа перлита, которая обладает высокой тканевой стабильностью и теплостойкостью при длительном использовании при высоких температурах.12Cr1MoVСталь, содержание Cr выше, с более высокой устойчивостью к окислению и тепловой прочности.Предельный объем ползания близок к величине прочности и имеет более высокую пластичность при условии прочности напряженияТехнология и свариваемость стали хороши, но предварительное нагревание требуется до 300°C перед сваркой, а напряжение снимается после сварки.

Частые вопросы
Вопрос 1. Какие основные продукты вашей компании?
A1: Нашими основными продуктами являются нержавеющая сталь пластина/лист, катушка, круглый/квадратная труба, бар, канал и т.д.

Вопрос 2: Как вы контролируете качество?
A2: сертификация испытаний на заводе поставляется с отгрузкой, доступна проверка третьей стороны. и мы также получаем ISO,SGS

Вопрос 3: Каковы преимущества вашей компании?
A3: У нас есть много профессионалов, технического персонала, более конкурентоспособные цены и лучшее послепродажное обслуживание, чем другие нержавеющие
сталелитейные компании.

В. Сколько стран вы уже экспортировали?
A4: Экспортируется в более чем 50 стран, в основном из Америки, России, Великобритании, Кувейта, Египта, Турции, Иордании, Индии и т.д.

Вы можете предоставить образец?
A5: Мы можем предоставить образцы на складе бесплатно, если вы свяжетесь с нами.
Для образцов потребуется около 3-5 дней.
