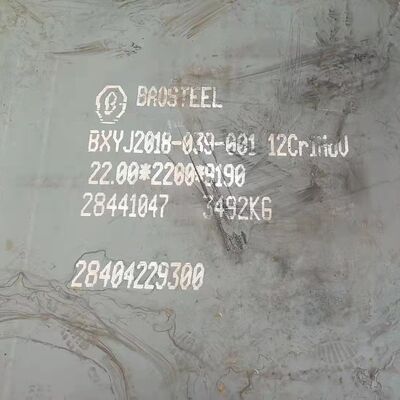

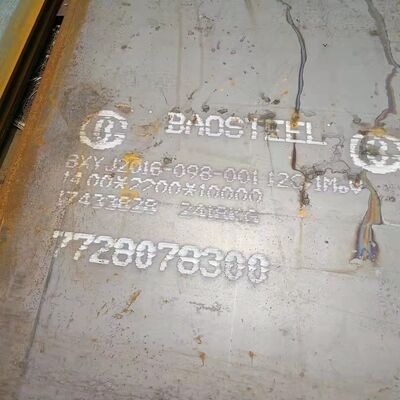

Жаропрочная плита из легированной стали 12Cr1MoV горячей прокатки по стандарту ASTM 12Cr1MoV 3.0*1500*6000

Спецификация 12Cr1MoV

Толщина: от 8 мм до 250 мм,

Ширина: от 1500 мм до 4050 мм,

Длина: от 3000 мм до 15000 мм


Mittel  специализируется на поставках плит из легированной стали 12Cr1MoV.

Для получения дополнительной информации о плитах из стали 12Cr1MoV, пожалуйста, ознакомьтесь со следующей информацией:

Для получения дополнительной информации о плитах из легированной стали GB/T 3077, пожалуйста, нажмите Техническая информация завода

Если GB/T 3077 12Cr1MoV охватывает следующие вопросы горячекатаной и кованой легированной стали: размеры, форма, вес, допуски, технические характеристики, методы испытаний, правила инспекции, упаковка, маркировка и сертификаты качества.

Стандарт применяется к пруткам из легированной конструкционной стали диаметром или толщиной до 250 мм. По согласованию между сторонами поставки и потребления могут также поставляться прутки диаметром более 250 мм.

Химический состав марок стали, указанных в стандарте, также применяется к стальным слиткам, заготовкам и их продукции.

12Cr1MoV Высококачественная плита из легированной конструкционной стали

12Cr1MoV, легированная конструкционная сталь. Единый кодовый номер: A31132. Стандарт: GB/ t3077-1999. 2Cr1MoV - это вид перлитной низколегированной жаропрочной стали, которая сохраняет высокую жаропрочность и стойкость к окислению при 580°C и обладает высокой пластичностью при длительных нагрузках. Процесс производства прост, а свариваемость хорошая, но она чувствительна к скорости охлаждения при нормализации. Жаропрочная сталь 12Cr1MoV используется для изготовления труб паропроводов с параметрами пара 540°C, труб перегревателей с температурой стенки менее 580°C и поковок.

Применение

Этот вид стали в основном используется после нормализации и высокого отпуска для производства труб перегревателей, трубопроводов, змеевиковых труб и других соответствующих поковок с рабочей температурой не выше 570 ~ 585°C в оборудовании высокого давления.

Химический состав

C: 0.08 ~ 0.15Si: 0.17 ~ 0.37

Mn: 0.40 ~ 0.70

Cr: 0.90 ~ 1.20

Mo: 0.25 ~ 0.35

V: 0.15 ~ 0.30

Механические свойства

30 мм

Термическая обработка

Температура нагрева закалки (°C): 970; Охладитель: воздух

Температура отпуска (°C): 750; Охладитель: воздух

Механические свойства

Sigma b/MPa: ≥490

Предел текучести (sigma s/MPa): ≥245

Относительное удлинение после разрыва (5/%) : ≤22

Относительное сужение (площади) (бит / %) : 50 или более

Ударная вязкость (Aku2/J) : ≥71

Ударная вязкость: kv (J/cm2) : ≥88(9)

Твердость по Бринеллю (hbs100/3000) (отожженная или высокоотпущенная) : ≤179

При нормальной температуре: допустимое растягивающее напряжение (sigma w/MPa) : 93 допустимое изгибающее напряжение (sigma w/MPa) : 112 допустимое сдвиговое напряжение (T/MPa) : 56

Основные характеристики

Основные характеристики: по сравнению со сталью 12CrMoV, эта сталь обладает более высокой стойкостью к окислению и жаропрочностью. Предел ползучести стали очень близок к значению предела выносливости, и она обладает высокой пластичностью в условиях длительного растяжения. Технология и свариваемость стали хорошие, но перед сваркой требуется предварительный подогрев до 300°C, а после сварки снимается напряжение.

Это вид стали, широко используемый в пароперегревателях, коллекторах и главных паропроводах котлов электростанций высокого, сверхвысокого и докритического давления. При 580°C она по-прежнему обладает высокой жаропрочностью, стойкостью к окислению и пластичностью при длительных нагрузках. Процесс производства прост, а свариваемость хорошая, но она чувствительна к скорости охлаждения при нормализации. Длительное использование при 580°C приведет ко второму типу отпускной хрупкости, вызванной сегрегацией фосфора и других примесей на границах зерен. При длительном использовании также происходит сфероидизация перлита.

В чем разница между 12Cr1MoV и 12CrMoV

12Cr1MoV, Cr: 0.90 ~ 1.20. Единый кодовый номер: A31132. Исполнительный стандарт: GB/T 3077-1999

12CrMoV, Cr: 0.30 ~ 0.60. Единый кодовый номер: A31122. Исполнительный стандарт: GB/T 3077-1999

Все они являются перлитными жаропрочными сталями, которые обладают высокой стабильностью структуры и жаропрочностью при длительном использовании при высоких температурах. По сравнению со сталью 12Cr1MoV, содержание Cr выше, что обеспечивает более высокую стойкость к окислению и жаропрочность. Предел ползучести близок к значению предела выносливости и обладает более высокой пластичностью в условиях длительного растяжения. Технология и свариваемость стали хорошие, но перед сваркой требуется предварительный подогрев до 300°C, а после сварки снимается напряжение.

FAQ
В1. Какова основная продукция вашей компании?
О1: Наша основная продукция - плиты/листы из нержавеющей стали, рулоны, круглые/квадратные трубы, прутки, швеллеры и т. д.

В2. Как вы контролируете качество?
О2: Сертификат заводских испытаний поставляется с отгрузкой, доступна инспекция третьей стороной. Мы также имеем ISO, SGS

В3. Каковы преимущества вашей компании?
О3: У нас много профессионалов, технических специалистов, более конкурентоспособные цены и лучшее послепродажное обслуживание, чем у других компаний, занимающихся нержавеющей сталью.
В4. В сколько стран вы уже экспортировали?

О4: Экспортировано в более чем 50 стран, в основном из Америки, России, Великобритании, Кувейта, Египта, Турции, Иордании, Индии и т. д.
В5. Можете ли вы предоставить образец?

О5: Мы можем предоставить небольшие образцы со склада бесплатно, просто свяжитесь с нами.
Изготовление образцов на заказ займет около 3-5 дней.
